Можно ли обслуживать УУТЭ самостоятельно

Для отопления зданий в холодное время года затрачивается тепловая энергия. Но просто подать горячую воду в исправно работающую систему отопления здания недостаточно. С коммерческой точки зрения важно контролировать параметры энергоносителя и его расход. Для этой цели здания оборудуют узлами учета тепловой энергии.

Как работают УУТЭ

Узлы учета позволяют фиксировать параметры горячей воды на входе и выходе системы отопления здания и контролировать объем потребленной тепловой энергии. Они состоят из нескольких узлов, которые соединены в единую систему. Основной из них – вычислитель. Именно он, обработав показания всех приборов УУТЭ и зная количество и температуру израсходованной горячей воды, выполняет расчет потребленного количества тепла в гигакалориях. В ряде случаев вычислитель комплектуют GPRS-передатчиком. В этом случае он может передавать показания приборов через сеть сотовой связи.

Так может выглядеть узел учета тепловой энергии

Каким оборудованием комплектуют УУТЭ

В состав узлов учета входит несколько компонентов, необходимых для решения отдельных задач:

• Расходомеры нужны для измерения объема или массы горячей воды, прошедшей через сечение трубы в единицу времени. Есть много разновидностей таких приборов. Они могут быть механическими, рычажно-маятниковыми, оптическими, ультразвуковыми, электромагнитными, вихревыми и прочими. На практике чаще всего используют механические, потому что они простые, надежные и недорогие.
• Измерительные приборы нужны для контроля основных параметров теплоносителя. К ним относятся датчики температуры, термометры и манометры.
• Запорная арматура позволяет разграничить внутреннюю систему здания от наружной тепловой сети. Часто ее комплектуют грязевиком для защиты приборов УУТЭ от твердых примесей, содержащихся в воде.
• Тепловычислитель – главный элемент узла учета. Он получает данные о температуре, давлении и расходе горячей воды от других приборов и рассчитывает потребленное количество теплоты. Вычислитель способен хранить данные в течение определенного времени.

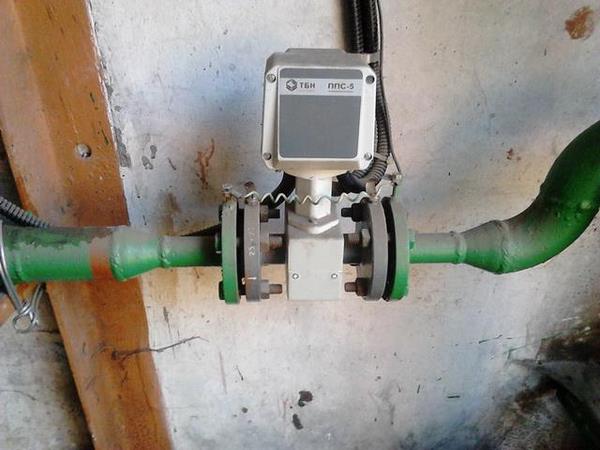

Расходомер – один из приборов, обязательных для УУТЭ

В каком обслуживании нуждается УУТЭ и можно ли его выполнять самостоятельно

Чтобы узел учета работал и выполнял свои функции, его нужно обслуживать. Для этого с определенной периодичностью выполняют ряд работ. Часть из них действительно можно проводить самостоятельно. К таким работам относят ежедневные осмотры узлов учета. При их выполнении проводят внешний осмотр устройств автоматики (релейной защиты, защитного отключения, выключателей и прочих), контролируют отсутствие протечек через сальниковые уплотнения запорно-регулирующей арматуры, сварочные швы и фланцевые соединения, проверяют целостность контрольно-измерительных приборов и устройств автоматики.

Помимо этого, раз в неделю проверяют целостность пломб на приборах учета тепловой энергии, контролируют состояние заземления корпусов электрооборудования, отсутствие влаги и коррозии в шкафах автоматики и электрошкафах, очищают насосное оборудование и запорно-регулирующую арматуру от загрязнений. Это тоже можно сделать самостоятельно.

Но в еженедельный график входят и более сложные работы, требующие специальных навыков и знаний. Например, с такой периодичностью оценивают корректность работы приборов системы автоматического регулирования и при необходимости вносят коррективы, контролируют температуру подшипниковых узлов насосного оборудования, оценивают работоспособность автоматизированного узла подпитки системы отопления.

Еще сложнее обстоит ситуация с работами, выполняемыми ежемесячно. Перечень объемный, но часть его достаточно простая для самостоятельного выполнения. Например, с регулярностью раз в месяц с теплосчетчика снимают показания о потребленной тепловой энергии и передают их в теплоснабжающую компанию, восстанавливают поврежденную теплоизоляцию и лакокрасочное покрытие оборудования, оценивают герметичность всех прокладочных соединений и при необходимости устраняют протечки, проверяют надежность крепления насосов к рамам и при необходимости затягивают резьбовые соединения, контролируют состояние предохранителей.

При обслуживании УУТЭ далеко не все работы можно выполнить самостоятельно

Раз в месяц нужно выполнять и более сложные работы. С такой периодичностью оценивают корректность работы узла автоматики подпитки системы отопления при изменении параметров настройки, проверяют соосность валов насосов и электродвигателей и при необходимости выполняют центровку, оценивают корректность работы систем автоматизированного отпуска тепла при принудительном изменении температурного режима.

При обслуживании УУТЭ нет второстепенных работ, но особо мы хотим выделить те, которые необходимо проводить только с привлечением квалифицированных специалистов. Так, раз в год оценивают техническое состояние систем автоматики управления насосным оборудованием и их способность поддерживать заданные режимы работы, проводят испытание систем отопления и горячего водоснабжения на плотность и прочность со сдачей результатов испытаний представителю теплоснабжающей компании, оценивают техническое состояние систем автоматизированного регулирования отпуска тепла и их способность поддерживать заданные режимы работы, проводят поверку манометров и термометров. Также устраняют все выявленные при осмотрах и проверках неисправности, при необходимости заменяют вышедшее из строя или работающее некорректно оборудование.

Заключение

Мы привели далеко не полный перечень работ, которые необходимо проводить с разной периодичностью. Часть из них действительно не требует специальных навыков и их вполне можно выполнять самостоятельно. Но все работы, связанные с регулировкой параметров, разборкой или заменой оборудования, проверкой режимов работы и проведением испытаний мы категорически не рекомендуем выполнять самостоятельно. Их результатом могут стать нарушения функционирования УУТЭ или серьезные поломки, требующие дорогого ремонта.
